کاربرد ورق کلینگریت در صنایع نفت، گاز و پتروشیمی
در صنایع نفت، گاز و پتروشیمی، یکی از حیاتی ترین اجزا برای ایمنی و عملکرد تجهیزات، سیستم های آب بندی هستند. یکی از پرکاربردترین متریال ها برای آب بندی در محیط های پرفشار و دما بالا، ورق کلینگریت (Klingerit Sheet) است. این ورق ها در جلوگیری از نشت سیالات خطرناک و حفظ پایداری خطوط لوله نقش کلیدی دارند.

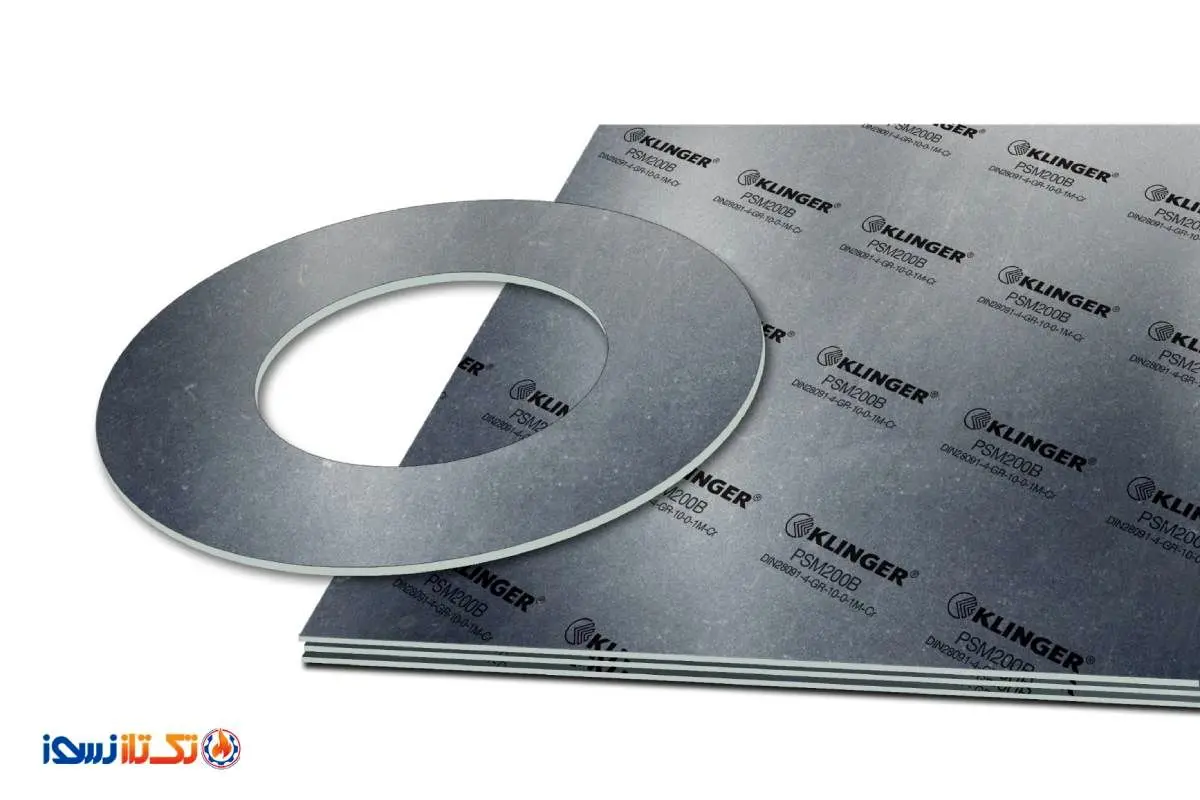

ورق کلینگریت چیست؟
ورق کلینگریت نوعی ورق نسوز فشرده است که از ترکیب الیاف معدنی، لاستیک طبیعی یا مصنوعی و مواد پرکننده مقاوم ساخته می شود. هدف از تولید آن، آب بندی کامل در برابر گاز، بخار و مایعات خورنده است. این ورق ها معمولاً در شکل واشر یا گسکت برای آب بندی فلنج ها استفاده می شوند.
ترکیبات اصلی ورق کلینگریت
مواد تشکیل دهنده ورق کلینگریت ممکن است شامل موارد زیر باشد:
- الیاف آرامید یا آزبست (در مدل های قدیمی)
- لاستیک NBR، SBR یا NR
- پرکننده های معدنی مانند گرافیت یا میکا
- رزین های مقاوم حرارتی
این ترکیب منجر به محصولی می شود که هم انعطاف پذیر است و هم در برابر حرارت و فشار بالا مقاومت دارد.
ویژگی های فیزیکی و شیمیایی ورق کلینگریت
- تحمل دما تا حدود ۴۰۰ درجه سانتی گراد
- مقاومت در برابر فشار تا ۱۰۰ بار
- غیرقابل نفوذ نسبت به روغن، بخار و سوخت ها
- پایداری شیمیایی در برابر اسیدها و قلیاهای ضعیف
- طول عمر بالا حتی در محیط های خورنده
این ویژگی ها باعث شده اند که ورق کلینگریت انتخاب اول مهندسان در صنایع انرژی باشد.
مقاومت حرارتی و فشار بالا
در سیستم های نفت و گاز، بسیاری از نقاط اتصال تحت فشار و دمای بسیار بالا قرار دارند. ورق کلینگریت به دلیل ساختار متراکم خود، در برابر تغییرات شدید دما و فشار، خاصیت آب بندی خود را از دست نمی دهد. همین ویژگی آن را از بسیاری از متریال های آب بندی دیگر متمایز می کند.
چرا ورق کلینگریت در صنایع سنگین استفاده می شود؟
در صنایع سنگین، کوچک ترین نشتی می تواند منجر به انفجار یا آلودگی گسترده محیط زیست شود. ورق کلینگریت با تحمل بالا در برابر حرارت و مواد شیمیایی، بهترین گزینه برای فلنج ها، پمپ ها و اتصالات فشار قوی است.
کاربرد ورق کلینگریت در صنایع نفت
- در پالایشگاه ها، از کلینگریت برای آب بندی:
- فلنج های خطوط انتقال نفت خام
- پمپ های انتقال سوخت
- دریچه ها و شیرآلات فشار بالا
- مبدل های حرارتی
استفاده می شود. این ورق ها مانع نشت روغن های داغ و بخار می شوند و در عین حال دوام بالایی در برابر هیدروکربن ها دارند.
نقش کلینگریت در صنعت گاز
در صنعت گاز، کلینگریت در نقاطی مانند:
- خطوط گاز طبیعی
- اتصالات کمپرسورها
- فلنج های مخازن گاز مایع (LPG و LNG)
کاربرد دارد. خاصیت ضدنفوذ آن، امنیت خطوط انتقال گاز را تضمین می کند و از فرار گازهای اشتعال زا جلوگیری می نماید.
آشنایی با ورق میکا
استفاده از ورق کلینگریت در پتروشیمی
در پتروشیمی ها، تجهیزات در معرض ترکیبات خورنده و اسیدی هستند. ورق کلینگریت با ترکیبات مقاوم شیمیایی خود، برای واشر راکتورها، برج های تقطیر و سیستم های بخار ایده آل است. همچنین در خطوط تولید آمونیاک و متانول کاربرد گسترده دارد.
10. مقایسه ورق کلینگریت با انواع دیگر ورق های آب بندی
|
نوع ورق |
مقاومت حرارتی |
مقاومت شیمیایی |
قیمت |
کاربرد |
|
کلینگریت |
بسیار بالا |
بالا |
متوسط |
نفت، گاز، پتروشیمی |
|
گرافیت خالص |
بالا |
بسیار بالا |
گران |
صنایع خاص |
|
تفلون (PTFE) |
متوسط |
بالا |
بالا |
صنایع غذایی و دارویی |
همان طور که دیده می شود، کلینگریت تعادلی عالی بین قیمت و عملکرد دارد.
نحوه نصب و آب بندی با ورق کلینگریت
برای نصب مؤثر:
1. سطح فلنج باید تمیز و صاف باشد.
2. از گشتاور مناسب پیچ ها استفاده شود تا فشار یکنواخت باشد.
3. واشر باید دقیقاً مطابق سایز فلنج برش داده شود.
4. در صورت نیاز از چسب آب بندی یا گریس مخصوص استفاده گردد.
نکات مهم در انتخاب ورق کلینگریت مناسب
دمای کاری سیستم
نوع سیال (اسیدی، قلیایی، روغنی یا گازی)
فشار کاری
ضخامت مناسب ورق
برند و گواهینامه های کیفیت
انتخاب اشتباه ورق می تواند باعث نشت زودهنگام یا تخریب تجهیزات شود.
برندهای معتبر تولیدکننده ورق کلینگریت
برخی برندهای معتبر جهانی در این حوزه عبارت اند از:
-
- Klinger (کلینگر اتریش)
- TESNIT (تس نیت اسلوونی)
- Garlock (گارلاک آمریکا)
- TEMAC (چک)
در ایران نیز برندهای داخلی معتبری این ورق ها را با کیفیت مناسب تولید می کنند.
نکات نگهداری و افزایش طول عمر ورق کلینگریت
- نگهداری در محیط خشک و خنک
- پرهیز از تماس مستقیم با نور خورشید
- عدم تا کردن ورق ها
- استفاده در محدوده دمای مجاز
با رعایت این نکات، طول عمر ورق تا چندین سال افزایش می یابد.
جمع بندی و نتیجه گیری
ورق کلینگریت با ویژگی هایی مانند مقاومت حرارتی، شیمیایی و مکانیکی بالا، یکی از مهم ترین اجزای آب بندی در صنایع نفت، گاز و پتروشیمی است. این ورق ها نه تنها امنیت سیستم را تضمین می کنند، بلکه باعث کاهش هزینه های تعمیرات و افزایش عمر تجهیزات نیز می شوند. انتخاب درست نوع و کیفیت ورق، کلید عملکرد پایدار سیستم های صنعتی است. مجموعه تکتاز نسوز ارائه کننده بهترین و مرغوبترین ورق های کلینگریت و بردهای نسوز در ایران میباشد.
آشنایی با ورق فیبر نخ دار
پرسش های متداول
1. آیا ورق کلینگریت نسوز است؟
بله، این ورق ها تا دمای حدود ۴۰۰ درجه سانتی گراد مقاومت دارند و در برابر شعله مستقیم نیز تا مدت کوتاهی پایدارند.
2. تفاوت کلینگریت با گرافیت در چیست؟
کلینگریت انعطاف پذیرتر است و برای شرایط فشار بالا مناسب تر، در حالی که گرافیت مقاومت شیمیایی بالاتری دارد.
3. آیا می توان از ورق کلینگریت در صنایع غذایی استفاده کرد؟
خیر، به دلیل ترکیبات لاستیکی و معدنی، برای صنایع غذایی توصیه نمی شود.
4. ضخامت استاندارد ورق کلینگریت چقدر است؟
بین ۰.۵ تا ۵ میلی متر بسته به نوع فلنج و فشار کاری متفاوت است.
5. چگونه بهترین برند کلینگریت را انتخاب کنیم؟
بهتر است برندهایی با گواهی ISO و تأییدیه مقاومت حرارتی معتبر را انتخاب کنید.
